Fotos: FB-60/W-S Abwasserwärmetauscher in der Kunststoffindustrie

In einer Kunststoff-Fabrik in Deutschland (Herstellung von Porozell-Produkten) wurde dieser FB-60/W-S Abwasserwärmetauscher installiert. Im Inneren befinden sich 60 Stk. FB-1 Absorber-Platten, welche eine Abwassermenge von ungefähr 30 Liter/Sekunde abkühlen und ungefähr dieselbe Menge an sauberem Nutzwasser aufwärmen. Die dadurch transferierte Leistung bewegt sich im Megawatt-Bereich. Der Wärmetauscher kann jederzeit während dem Betrieb geöffnet werden. Die Wärmetauscher arbeiten in der Regel wartungsfrei und müssen nur bei extrem verschmutztem Abwasser z.B. einmal monatlich abgebürstet oder mit Wasserstrahlreiniger gereinigt werden.

FB-60/W-S Abwasserwärmetauscher in der Kunststoffindustrie

Abwasser-Verteilerwannen oberhalb des Wärmetauschers

Frontansicht der Wärmetauscher-Platten

$Blick auf Wärmetauscher-Platte, hohe Schmutzfracht ist kein Problem dank der drucklosen Filmströmung$

Blick auf Wärmetauscher-Platte, hohe Schmutzfracht ist kein Problem dank der drucklosen Filmströmung

$Blick auf Wärmetauscher-Platte, hohe Schmutzfracht ist kein Problem dank der drucklosen Filmströmung$

Blick auf Wärmetauscher-Platte, hohe Schmutzfracht ist kein Problem dank der drucklosen Filmströmung

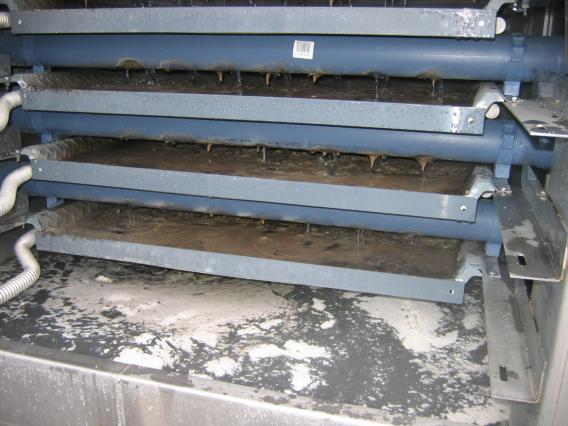

Abwasser-Auslässe (unten)

Abwasser-Sammelbecken nach dem Wärmetauscher
